Apakah acuan pemutus tekanan hub roda dan bagaimana ia berfungsi?

Dalam dunia pembuatan automotif yang sentiasa berubah, kejuruteraan ketepatan dan kecekapan kos adalah penting. Salah satu komponen paling kritikal dalam penggantungan kenderaan dan pemasangan roda adalah Hub roda . Hab roda berfungsi sebagai titik sambungan antara roda dan kenderaan, membolehkan putaran lancar dan pemindahan beban. Oleh itu, reka bentuk dan pembuatannya mesti memenuhi standard prestasi dan keselamatan yang ketat. Untuk mencapai ini, teknik pembuatan moden seperti Pemutus tekanan perbezaan telah merevolusikan cara hab roda dibuat.

Apakah pemutus tekanan perbezaan?

Sebelum menyelam ke dalam spesifik acuan pemutus tekanan hub roda, penting untuk memahami apa Pemutus Tekanan Berbeza (DPC) adalah.

Pemutus tekanan perbezaan dijelaskan

Pemutus tekanan perbezaan adalah teknik khusus yang digunakan untuk membuang logam dengan ketepatan tinggi dan sifat mekanikal yang sangat baik. Dalam proses ini, logam cair dipaksa menjadi acuan menggunakan tekanan. Pembezaan utama kaedah ini ialah ia melibatkan perbezaan tekanan -pada dasarnya perbezaan tekanan antara rongga acuan dan persekitaran sekitarnya.

Dalam kaedah pemutus graviti tradisional, logam cair dituangkan ke dalam acuan, bergantung pada graviti untuk mengisi rongga acuan. Sebaliknya, Pemutus tekanan perbezaan Menggunakan tekanan udara terkawal (sama ada positif atau negatif) untuk meningkatkan aliran logam cair, memastikan pengisian acuan lengkap dan mengurangkan kemungkinan kecacatan seperti poket udara, lompang, dan pengecutan.

Bagaimana pemutus tekanan perbezaan berfungsi

Proses pemutus tekanan perbezaan berfungsi seperti berikut:

1. Penyediaan acuan : Acuan diletakkan di dalam ruang tekanan, di mana ia dimeteraikan untuk mengelakkan kebocoran udara.
2. Suntikan logam cair : Logam cair disuntik ke dalam acuan di bawah tekanan, yang memastikan bahawa bahagian -bahagian yang paling rumit dari acuan dipenuhi secara merata dan tanpa jurang.
3. Pemejalan di bawah tekanan : Ketika logam menyejukkan dan menguatkan, tekanan di dalam acuan membantu mengekalkan aliran logam seragam, mencegah kecacatan semasa proses penyejukan.
4. Penyingkiran acuan : Selepas logam telah menguatkan, acuan dibuka, dan bahagian pelakon dikeluarkan. Tekanan pembezaan memastikan bahawa bahagian itu pepejal dan berkualiti tinggi.

Manfaat utama pemutus tekanan perbezaan adalah keupayaannya untuk membuat bahagian dengan ketepatan dimensi yang tinggi, kecacatan yang lebih sedikit, dan sifat mekanik yang lebih baik. Kelebihan ini menjadikannya sangat sesuai untuk komponen kompleks pembuatan seperti hab roda.

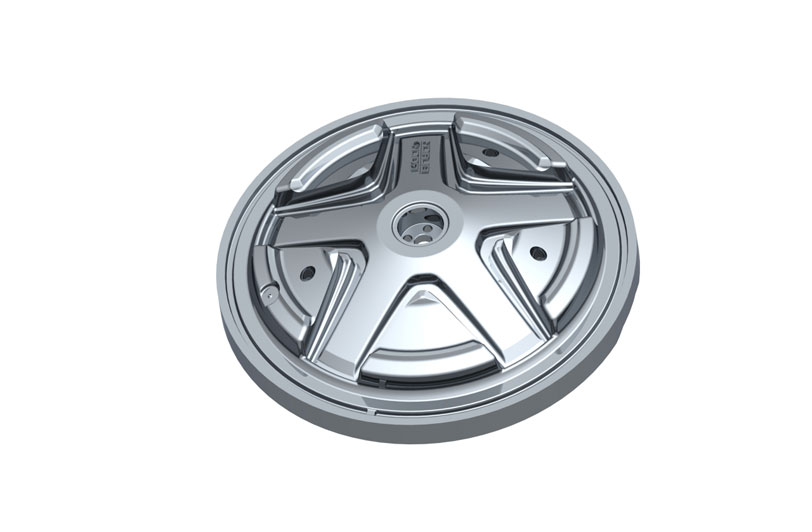

Apakah acuan pemutus tekanan hab roda roda?

A Hub roda differential pressure casting mold adalah acuan yang direka khusus digunakan untuk proses pemutus tekanan pembezaan untuk membuat hab roda. Hab roda adalah komponen penting dalam kenderaan, menyediakan antara muka antara roda dan gandar. Oleh kerana hab roda mesti menahan tegasan mekanikal yang ketara, seperti yang disebabkan oleh brek, beralih, dan percepatan, adalah penting bahawa ia dibuat dari bahan kekuatan tinggi dengan geometri yang tepat.

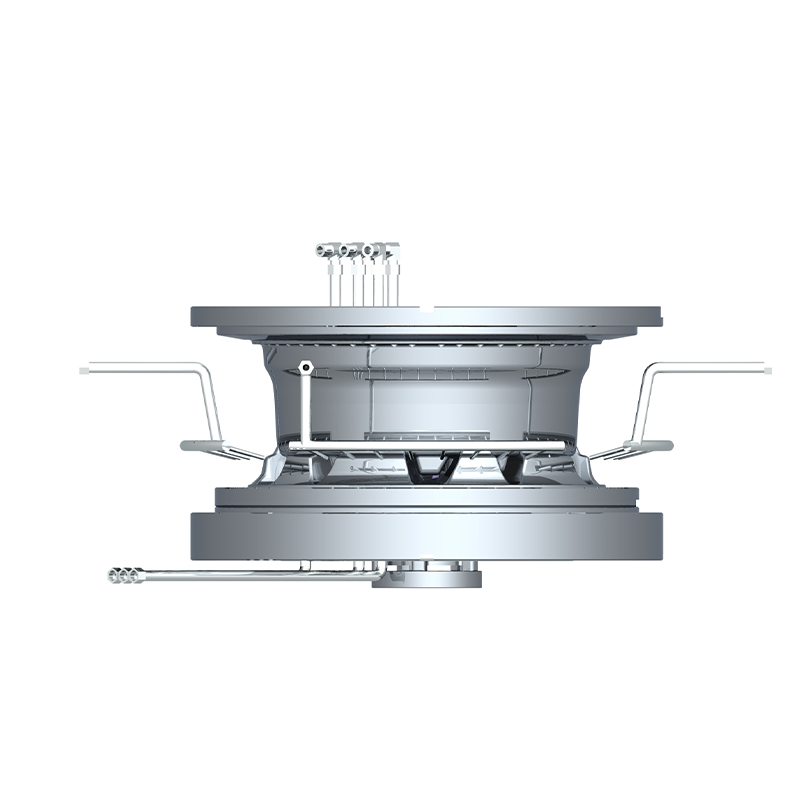

Reka bentuk dan ciri acuan hab roda

Acuan yang digunakan dalam pemutus tekanan perbezaan untuk hab roda direka bentuk dengan perhatian yang teliti terhadap perincian. Ia diperbuat daripada bahan kekuatan tinggi yang dapat menahan kedua-dua suhu tinggi logam cair dan tekanan yang terlibat dalam proses pemutus. Reka bentuk acuan biasanya akan mencerminkan bentuk dan saiz hub roda, termasuk lubang bolt, permukaan rumit, dan antara muka galas pusat.

Beberapa ciri reka bentuk penting dari acuan pemutus tekanan hub roda termasuk:

• Tekanan Dewan : Acuan ditempatkan di dalam ruang tekanan yang dapat menghasilkan perbezaan tekanan yang diperlukan untuk memaksa logam cair ke dalam acuan.
• Sistem pembuangan : Sistem pembuangan yang direka dengan teliti memastikan bahawa gas dan udara diusir dari rongga acuan semasa proses pengisian, mencegah kecacatan.
• Saluran penyejukan : Acuan akan mempunyai saluran penyejukan tertanam yang mengawal proses penyejukan logam, yang penting untuk mengelakkan kecacatan seperti retak atau melengkung.
• Mekanisme pelepasan : Sebaik sahaja hab roda telah disejukkan dan dikuatkan, mekanisme lonjakan digunakan untuk mengeluarkan bahagian dari acuan tanpa merosakkannya.

Acuan ini juga direka dengan ketepatan yang tinggi, kerana hab roda sering mempunyai toleransi yang ketat yang mesti dikekalkan untuk bahagian -bahagian berfungsi dengan betul dalam sistem penggantungan kenderaan.

Bagaimanakah tekanan pemutus tekanan hab roda berfungsi?

Operasi a Hub roda differential pressure casting mold Mengikuti satu siri langkah yang dikawal dengan teliti. Langkah -langkah ini adalah penting untuk memastikan bahawa hab roda akhir mempunyai kekuatan, ketahanan, dan ketepatan dimensi yang diperlukan untuk permohonannya dalam kenderaan. Mari kita menyelam lebih mendalam bagaimana proses itu berlaku.

1. Penyediaan acuan

Sebelum proses pemutus bermula, acuan mesti disediakan dengan betul. Ini melibatkan pembersihan dan pemeriksaan acuan untuk memastikan tiada kecacatan yang boleh mengganggu proses pemutus. Di samping itu, acuan disalut dengan agen pelepasan, yang membantu dengan penyingkiran bahagian pelakon selepas ia disejukkan. Lapisan ini juga menghalang sebarang logam cair daripada melekat pada permukaan acuan, mengurangkan peluang kecacatan.

Acuan kemudian diletakkan di dalam Tekanan Dewan , di mana ia dimeteraikan dengan ketat. Langkah ini penting untuk mewujudkan perbezaan tekanan yang akan mendorong logam cair ke dalam rongga acuan.

2. Suntikan logam cair

Setelah acuan dijamin di ruang tekanan, logam cair (biasanya aloi seperti aluminium, magnesium, atau logam kekuatan tinggi lain) disuntik ke dalam rongga acuan. Dalam proses pemutus tekanan perbezaan, logam cair ditolak ke dalam acuan menggunakan tekanan udara terkawal. Ini tekanan pembezaan dengan teliti berjaya memastikan bahawa logam cair mengalir secara merata dan mengisi semua bahagian acuan, termasuk dinding nipis dan geometri kompleks seperti lubang bolt atau alur.

Tekanan memaksa logam untuk mengisi acuan sepenuhnya dan seragam. Ini adalah langkah kritikal, kerana pengisian acuan yang tidak lengkap boleh menyebabkan kecacatan seperti lompang atau bintik -bintik lemah dalam produk akhir. Tekanan terkawal memastikan bahawa isu -isu ini diminimumkan.

3. Pengukuhan di bawah tekanan

Sebaik sahaja logam cair disuntik ke dalam acuan, ia mula sejuk dan menguatkan. The tekanan pembezaan Dipelihara semasa pemejalan membantu memastikan logam sejuk sama rata, menghalang pembentukan kecacatan seperti retak atau melengkung. Tekanan juga menyimpan logam yang ketat ke dalam rongga acuan, memastikan produk akhir yang padat dan padat.

Proses penyejukan diuruskan melalui saluran penyejukan tertanam dalam acuan. Saluran ini mengedarkan penyejuk untuk mengawal kadar di mana logam cair menguatkan. Penyejukan yang betul adalah penting untuk mengelakkan tekanan dalaman atau pemejalan yang tidak sekata, yang boleh menjejaskan kekuatan dan integriti hab roda.

4. Pembukaan acuan dan penyingkiran bahagian

Sebaik sahaja hab roda telah menguatkan, acuan dibuka dengan teliti, dan pemutus dikeluarkan. Bergantung pada reka bentuk acuan, an Sistem pelepasan boleh digunakan untuk menolak hab roda yang kukuh dari acuan tanpa menyebabkan kerosakan. The tekanan pembezaan Digunakan semasa pemutus memastikan bahawa hab roda keluar dengan ketepatan dimensi yang tinggi, yang memerlukan penamat pasca casting yang minimum.

Pada peringkat ini, hab roda boleh menjalani langkah tambahan seperti pembersihan, deburring, atau rawatan permukaan untuk memastikan ia memenuhi spesifikasi yang diperlukan.

5. Pemeriksaan dan Ujian Akhir

Selepas pemutus telah dikeluarkan dari acuan, hab roda menjalani pemeriksaan dan ujian menyeluruh. Ini mungkin termasuk pemeriksaan visual untuk kecacatan permukaan, pemeriksaan dimensi menggunakan mesin pengukur koordinat (CMM), dan ujian kekuatan. Untuk komponen kritikal seperti hab roda, kaedah ujian tidak merosakkan (NDT), seperti ujian ultrasonik atau pemeriksaan sinar-X, juga boleh digunakan untuk memeriksa kecacatan dalaman.

Manfaat Menggunakan Hab Berbeza Tekanan Tekanan Pemutus

Penggunaan Pemutus tekanan perbezaan Acuan menawarkan banyak kelebihan apabila hab roda pembuatan. Berikut adalah beberapa manfaat utama:

Aplikasi Hab Roda Berbeza Tekanan Pembuangan Tekanan

Hab roda yang dihasilkan menggunakan acuan pemutus tekanan perbezaan digunakan dalam pelbagai aplikasi, termasuk:

• Kenderaan penumpang : Hab roda ringan dan tahan lama untuk kegunaan sehari -hari dalam kereta, SUV, dan crossovers.
• Kenderaan komersil : Hab roda berat untuk trak, bas, dan kenderaan komersil lain yang memerlukan kekuatan dan prestasi yang dipertingkatkan.
• Perlumbaan dan Kenderaan Prestasi : Ringan, hab roda kekuatan tinggi untuk kereta sukan, kenderaan perlumbaan, dan aplikasi berprestasi tinggi.
• Kenderaan Elektrik (EVS) : Hab roda khusus untuk EV, yang memerlukan komponen yang lebih ringan tanpa mengorbankan kekuatan atau ketahanan.
